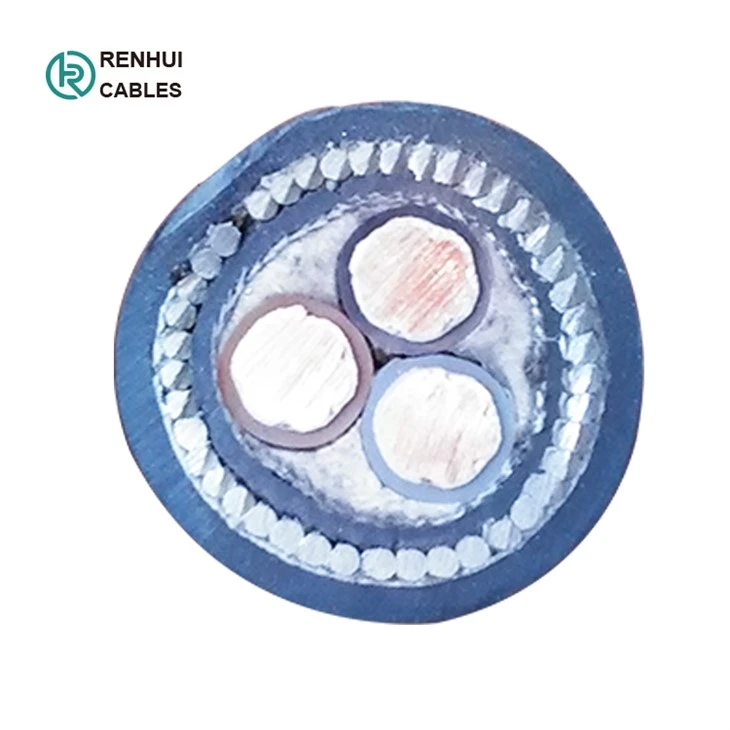

Oklepni kabel
1. Aplikacije
Ti kabli se uporabljajo za oskrbo z električno energijo v sistemih nizkonapetostnih inštalacij. Primerni so za polaganje v zaprtih prostorih in na prostem, v kabelskih kanalih, pod zemljo, v električnih in stikalnih postajah, lokalnih energetskih distribucijah, industrijskih obratih, kjer ni nevarnosti mehanskih poškodb. poškodbe.
2. Gradnja
- Dirigenti
Prevodniki morajo biti razreda 1 ali razreda 2 iz navadnega ali s kovino prevlečenega žarjenega bakra ali iz navadnega aluminija ali aluminijeve zlitine ali razreda 5 iz navadnega ali s kovino prevlečenega bakra v skladu z IEC 60228.
- Izolacija
XLPE material in debelina morata biti v skladu z IEC 60502 ali BS 5467, ocenjena za neprekinjeno delovanje pri 90C.
- Barvna koda
|
Barvna koda (1) |
Barvna koda (2) |
||
|
1 jedro |
Rdeča ali črna |
1 jedro |
Rjava ali modra |
|
2 jedri |
Rdeča, Črna |
2 jedri |
Rjava, modra |
|
3 jedra |
Rdeča, rumena, modra |
3 jedra |
Rjava, črna, siva |
|
4 jedra |
Rdeča, rumena, modra, črna |
4 jedra |
Modra, rjava, črna, siva |
|
5 jeder |
Rdeča, rumena, modra, črna, zelena |
5 jeder |
Zelena/rumena, modra, rjava, črna, siva |
|
Nad 5 jedri |
Črna jedra z belimi številkami |
Nad 5 jedri |
Črna jedra z belimi številkami |
Po naročilu je možna izdelava drugih barv.
-Sestavljanje / notranja prevleka
Notranje obloge so lahko ekstrudirane ali prekrite. Pri kablih s krožnimi žilami, razen kablov z več kot petimi žilami, je prekrita notranja obloga dovoljena le, če so reže med žilami v veliki meri zapolnjene. Pred nanosom ekstrudirane notranje obloge je dovoljeno uporabiti ustrezno vezivo. Material je združljiv z izolacijskim materialom. Materiali, uporabljeni za notranje prevleke in polnila, morajo biti primerni za delovno temperaturo kabla in združljivi z izolacijskim materialom. Za kable brez halogenov morajo biti tudi notranja prevleka in polnila sestavljena iz spojine brez halogenov. .
-Oklep
Na zahtevo je mogoče izdelati tudi žice iz aluminija/pocinkanega jekla/jekla, ki so spiralno nanesene čez notranjo prevleko v skladu z IEC 60502-1, ali dvojne trakove iz aluminija/jekla in bakreno/kositrno bakreno žico.
- Zunanji plašč
Zunanji plašč mora biti iz ekstrudiranega PVC-ja tipa ST1/ST2 po IEC 60502-1, polietilena tipa ST3/ST7, spojine brez halogena ST8, polikloroprena, klorosulfoniranega polietilena ali podobnih polimerov, tip SE1 je na voljo tudi na zahtevo.
-Požarna učinkovitost kabelskih plaščev
Kabli so lahko dobavljeni s posebnim zunanjim plaščem iz PVC, ki zavira gorenje, da izpolnjujejo zahteve preskusa plamena IEC 60332-3-22, IEC 60332-3-23 in IEC 60332-3-24, material brez halogena je v skladu z IEC{{3} }/2 in IEC 60684-2.
3.Parametri kabla
-Enožilni oklepni kabel
|
Eno jedro (oklepna aluminijasta žica) |
|
||||||
|
Nazivni presek |
Premer vodnika (pribl.) |
Nazivna debelina izolacije |
Nominalna debelina notranje prevleke |
Nominalni premer alum žice |
Nazivna debelina plašča |
Skupni premer (pribl.) |
|
|
mm^2 |
Mm |
mm |
Mm |
Mm |
Mm |
Mm |
|
|
1x4 |
2.3 |
0.7 |
1.0 |
0.8 |
1.8 |
10.9 |
|
|
1x6 |
2.8 |
0.7 |
1.0 |
0.8 |
1.8 |
11.4 |
|
|
1x10 |
3.6 |
0.7 |
1.0 |
0.8 |
1.8 |
12.2 |
|
|
1x16 |
4.5 |
0.7 |
1.0 |
0.8 |
1.8 |
13.1 |
|
|
1x25 |
5.6 |
0.9 |
1.0 |
0.8 |
1.8 |
14.6 |
|
|
1x35 |
6.7 |
0.9 |
1.0 |
1.25 |
1.8 |
16.6 |
|
|
1x50 |
8.0 |
1 |
1.0 |
1.25 |
1.8 |
18.1 |
|
|
1x70 |
9.4 |
1.1 |
1.0 |
1.25 |
1.8 |
19.7 |
|
|
1x95 |
11.0 |
1.1 |
1.0 |
1.6 |
1.8 |
22.0 |
|
|
1x120 |
12.4 |
1.2 |
1.0 |
1.6 |
1.8 |
23.6 |
|
|
1x150 |
13.8 |
1.4 |
1.0 |
1.6 |
1.8 |
25.4 |
|
|
1x185 |
15.3 |
1.6 |
1.0 |
1.6 |
1.8 |
27.4 |
|
|
1x240 |
17.5 |
1.7 |
1.0 |
1.6 |
1.9 |
29.9 |
|
|
1x300 |
19.5 |
1.8 |
1.0 |
2.0 |
2.0 |
33.1 |
|
|
1x400 |
22.6 |
2 |
1.2 |
2.0 |
2.2 |
37.3 |
|
|
1x500 |
25.2 |
2.2 |
1.2 |
2.0 |
2.3 |
40.5 |
|
- Dvožilni oklepni kabli
|
Dve jedri (oklepna pocinkana jeklena žica) |
|
||||||
|
Nazivni presek |
Premer vodnika (pribl.) |
Nazivna debelina izolacije |
Nominalna debelina notranje prevleke |
Nominalni premer jeklene žice |
Nazivna debelina plašča |
Skupni premer (pribl.) |
|
|
mm^2 |
Mm |
Mm |
mm |
Mm |
Mm |
Mm |
|
|
2x1.5 |
1.4 |
0.7 |
1.0 |
0.8 |
1.8 |
12.8 |
|
|
2x2.5 |
1.8 |
0.7 |
1.0 |
0.8 |
1.8 |
13.6 |
|
|
2x4 |
2.3 |
0.7 |
1.0 |
0.8 |
1.8 |
14.6 |
|
|
2x6 |
2.8 |
0.7 |
1.0 |
1.25 |
1.8 |
16.5 |
|
|
2x10 |
3.6 |
0.7 |
1.0 |
1.25 |
1.8 |
18.1 |
|
|
2x16 |
4.5 |
0.7 |
1.0 |
1.25 |
1.8 |
19.9 |
|
|
2x25 |
5.6 |
0.9 |
1.0 |
1.6 |
1.8 |
23.6 |
|
|
2x35 |
6.7 |
0.9 |
1.0 |
1.6 |
1.8 |
25.8 |
|
|
2x50 |
8.0 |
1 |
1.0 |
1.6 |
1.9 |
29.0 |
|
|
2x70 |
9.4 |
1.1 |
1.0 |
2.0 |
2.0 |
33.2 |
|
|
2x95 |
11.0 |
1.1 |
1.2 |
2.0 |
2.1 |
37.1 |
|
|
2x120 |
12.4 |
1.2 |
1.2 |
2.0 |
2.3 |
40.5 |
|
|
2x150 |
13.8 |
1.4 |
1.2 |
2.5 |
2.4 |
45.4 |
|
|
2x185 |
15.3 |
1.6 |
1.4 |
2.5 |
2.6 |
49.9 |
|
|
2x240 |
17.5 |
1.7 |
1.4 |
2.5 |
2.7 |
55.1 |
|
|
2x300 |
19.5 |
1.8 |
1.6 |
2.5 |
2.9 |
60.2 |
|
|
2x400 |
22.6 |
2 |
1.6 |
2.5 |
3.1 |
67.7 |
|
-Triježilni oklepni kabli
|
Tri jedra (oklepna pocinkana jeklena žica) |
|
||||||
|
Nazivni presek |
Premer vodnika (pribl.) |
Nazivna debelina izolacije |
Nominalna debelina notranje prevleke |
Nominalni premer jeklene žice |
Nazivna debelina plašča |
Skupni premer (pribl.) |
|
|
mm^2 |
Mm |
Mm |
Mm |
Mm |
Mm |
Mm |
|
|
3x1.5 |
1.4 |
0.7 |
1.0 |
0.8 |
1.8 |
13.2 |
|
|
3x2.5 |
1.8 |
0.7 |
1.0 |
0.8 |
1.8 |
14.1 |
|
|
3x4 |
2.3 |
0.7 |
1.0 |
0.8 |
1.8 |
15.2 |
|
|
3x6 |
2.8 |
0.7 |
1.0 |
1.25 |
1.8 |
17.1 |
|
|
3x10 |
3.6 |
0.7 |
1.0 |
1.25 |
1.8 |
18.9 |
|
|
3x16 |
4.5 |
0.7 |
1.0 |
1.25 |
1.8 |
20.8 |
|
|
3x25 |
5.6 |
0.9 |
1.0 |
1.6 |
1.8 |
24.7 |
|
|
3x35 |
6.7 |
0.9 |
1.0 |
1.6 |
1.8 |
27.2 |
|
|
3x50 |
8.0 |
1 |
1.0 |
1.6 |
1.9 |
30.6 |
|
|
3x70 |
9.4 |
1.1 |
1.0 |
2.0 |
2.1 |
35.2 |
|
|
3x95 |
11.0 |
1.1 |
1.2 |
2.0 |
2.2 |
39.3 |
|
|
3x120 |
12.4 |
1.2 |
1.2 |
2.0 |
2.3 |
43.0 |
|
|
3x150 |
13.8 |
1.4 |
1.4 |
2.5 |
2.5 |
48.6 |
|
|
3x185 |
15.3 |
1.6 |
1.4 |
2.5 |
2.7 |
53.0 |
|
|
3x240 |
17.5 |
1.7 |
1.4 |
2.5 |
2.8 |
58.5 |
|
|
3x300 |
19.5 |
1.8 |
1.6 |
2.5 |
3.0 |
64.0 |
|
|
3x400 |
22.6 |
2 |
1.6 |
3.15 |
3.3 |
73.5 |
|
-Triježilni z ozemljenimi oklepnimi kabli
|
Tri jedra plus 1 (oklepna pocinkana jeklena žica) |
|
||||||||
|
Nazivni presek |
Premer vodnika (pribl.) |
Nazivna debelina izolacije |
Nominalna debelina notranje prevleke |
Nominalni premer jeklene žice |
Nazivna debelina plašča |
Skupni premer (pribl.) |
|||
|
mm^2 |
(3) mm |
(1) mm |
(3) mm |
(1) mm |
Mm |
Mm |
Mm |
Mm |
|
|
3x 16/10 |
4.5 |
3.6 |
0.7 |
0.7 |
1 |
1.6 |
1.8 |
22.7 |
|
|
3x 25/16 |
5.6 |
4.5 |
0.9 |
0.7 |
1 |
1.6 |
1.8 |
26.5 |
|
|
3x 35/16 |
6.7 |
4.5 |
0.9 |
0.7 |
1 |
1.6 |
1.9 |
29 |
|
|
3x 50/25 |
8.0 |
5.6 |
1 |
0.9 |
1 |
1.6 |
2.1 |
33 |
|
|
3x 70/35 |
9.4 |
6.7 |
1.1 |
0.9 |
1.2 |
2 |
2.2 |
38 |
|
|
3x 95/50 |
11.0 |
8.0 |
1.1 |
1 |
1.2 |
2 |
2.3 |
42.4 |
|
|
3x120/70 |
12.4 |
9.4 |
1.2 |
1.1 |
1.2 |
2 |
2.5 |
48.0 |
|
|
3x150/70 |
13.8 |
9.4 |
1.4 |
1.1 |
1.4 |
2.5 |
2.7 |
52 |
|
|
3x185/95 |
15.3 |
11.0 |
1.6 |
1.1 |
1.4 |
2.5 |
2.8 |
57.2 |
|
|
3x240/120 |
17.5 |
12.4 |
1.7 |
1.2 |
1.6 |
2.5 |
3.1 |
64 |
|
|
3x300/150 |
19.5 |
13.8 |
1.8 |
1.4 |
1.6 |
2.5 |
3.2 |
69.8 |
|
|
3x400/185 |
22.6 |
15.3 |
2 |
1.6 |
1.6 |
3.15 |
3.6 |
78.6 |
|
- Štiri žile, oklepni kabel
|
Štiri jedra (oklepna pocinkana jeklena žica) |
|
||||||
|
Nazivni presek |
Premer vodnika (pribl.) |
Nazivna debelina izolacije |
Nominalna debelina notranje prevleke |
Nominalni premer jeklene žice |
Nazivna debelina plašča |
Skupni premer (pribl.) |
|
|
mm^2 |
Mm |
Mm |
Mm |
Mm |
Mm |
Mm |
|
|
4x1.5 |
1.4 |
0.7 |
1.0 |
0.8 |
1.8 |
14.0 |
|
|
4x2.5 |
1.8 |
0.7 |
1.0 |
0.8 |
1.8 |
14.9 |
|
|
4x4 |
2.3 |
0.7 |
1.0 |
1.25 |
1.8 |
17.0 |
|
|
4x6 |
2.8 |
0.7 |
1.0 |
1.25 |
1.8 |
18.2 |
|
|
4x10 |
3.6 |
0.7 |
1.0 |
1.25 |
1.8 |
20.2 |
|
|
4x16 |
4.5 |
0.7 |
1.0 |
1.6 |
1.8 |
23.0 |
|
|
4x25 |
5.6 |
0.9 |
1.0 |
1.6 |
1.8 |
26.7 |
|
|
4x35 |
6.7 |
0.9 |
1.0 |
1.6 |
1.9 |
29.5 |
|
|
4x50 |
8.0 |
1 |
1.0 |
2.0 |
2.1 |
34.2 |
|
|
4x70 |
9.4 |
1.1 |
1.2 |
2.0 |
2.2 |
38.8 |
|
|
4x95 |
11.0 |
1.1 |
1.2 |
2.0 |
2.3 |
42.9 |
|
|
4x120 |
12.4 |
1.2 |
1.4 |
2.5 |
2.5 |
48.6 |
|
|
4x150 |
13.8 |
1.4 |
1.4 |
2.5 |
2.7 |
53.2 |
|
|
4x185 |
15.3 |
1.6 |
1.4 |
2.5 |
2.8 |
58.1 |
|
|
4x240 |
17.5 |
1.7 |
1.6 |
2.5 |
3.1 |
64.8 |
|
|
4x300 |
19.5 |
1.8 |
1.6 |
2.5 |
3.2 |
70.4 |
|
|
4x400 |
22.6 |
2 |
1.8 |
3.15 |
3.6 |
81.3 |
|
4. Napredek proizvodnje
5. Certifikati:
 |
 |
6. pakiranje:
-Jeklen lesen boben (zaplinjevanje)
Dolžina kabla v vsakem bobnu: 1000 m/2000 m ali glede na dejanske zahteve glede dolžine kabla.
-Velikost bobna:
Glede na dolžino kabla in velikost posode
Da bi vam ponudili natančno ceno, nam prosim povejte potrebno količino kabla. Večja količina, več ugodnosti popusta pripravljeno za vas!
-Pristanišče za pošiljanje:
Qingdao ali druga pristanišča glede na vaše zahteve.
- Pomorski prevoz:
Na voljo so vse ponudbe FOB/C&F/CIF.
 |
 |
 |
