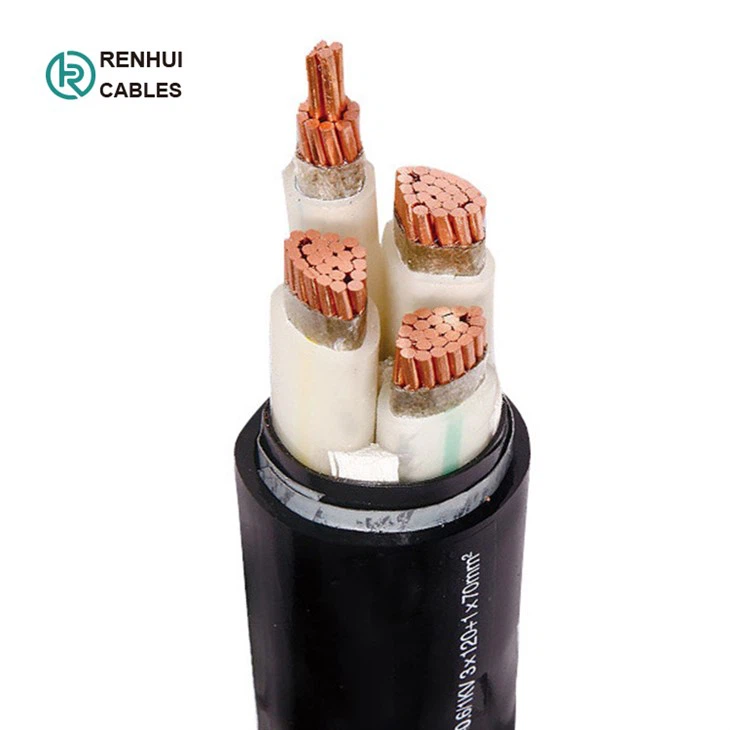

nizkonapetostni kabli
1. Uporaba: nizkonapetostni kabli
Ti kabli IEC 60502-1 se uporabljajo za oskrbo z električno energijo v nizkonapetostnih inštalacijskih sistemih. Primerni so za vgradnjo v zaprtih prostorih in na prostem, v kabelske kanale, pod zemljo, v električnih in stikalnih postajah, lokalnih energetskih distribucijah, industrijskih obratih, kjer ni nevarnosti mehanskih poškodb.
 |
 |
 |
2. Konstrukcija: nizkonapetostni kabli
-Dirigenti
Polni bakreni vodnik razreda 1, vpleteni bakreni vodnik razreda 2 po IEC 60228, BS EN 60228.
- Izolacija
XLPE material
-Barvna koda
Barvna koda (1) :
1 jedro: prozorno, rdeče ali črno
2 jedri: rdeče, črno
3 jedra: rdeče, rumeno, modro
4 jedra: rdeče, rumeno, modro, črno
5 jeder: rdeče, rumeno, modro, črno, zeleno
Nad 5 jedri: črna jedra z belimi številkami
Barvna koda (2) :
1 jedro: prozorno, rjavo ali modro
2 jedri: rjava ali modra
3 jedra: rjava, črna, siva
4 jedra: modra, rjava, črna, siva
5 jeder: zelena/rumena, modra, rjava, črna, siva
Nad 5 jedri: črna jedra z belimi številkami
-Zunanji ovoj:Ekstrudirani PVC.
 |
 |
 |
3. Standard: nizkonapetostni kabli
IEC60502-1 kabel
Malo dima (v skladu z EN 61034-2)
Zaviralec gorenja Acc. EN 50265-2-1
4. Parametri kabla: nizkonapetostni kabli
|
Eno jedro |
|
|||
|
Nazivni presek |
Premer vodnika (pribl.) |
Nazivna debelina izolacije |
Nazivna debelina plašča |
Skupni premer (pribl.) |
|
mm^2 |
mm |
mm |
mm |
mm |
|
1x1.5 |
1.4 |
0.7 |
1.4 |
5.6 |
|
1x2.5 |
1.8 |
0.7 |
1.4 |
6.0 |
|
1x4 |
2.3 |
0.7 |
1.4 |
6.5 |
|
1x6 |
2.8 |
0.7 |
1.4 |
7.0 |
|
1x10 |
3.6 |
0.7 |
1.4 |
7.8 |
|
1x16 |
4.5 |
0.7 |
1.4 |
8.7 |
|
1x25 |
5.6 |
0.9 |
1.4 |
10.2 |
|
1x35 |
6.7 |
0.9 |
1.4 |
11.3 |
|
1x50 |
8.0 |
1 |
1.4 |
12.8 |
|
1x70 |
9.4 |
1.1 |
1.4 |
14.4 |
|
1x95 |
11.0 |
1.1 |
1.5 |
16.1 |
|
1x120 |
12.4 |
1.2 |
1.5 |
17.8 |
|
1x150 |
13.8 |
1.4 |
1.6 |
19.8 |
|
1x185 |
15.3 |
1.6 |
1.6 |
21.8 |
|
1x240 |
17.5 |
1.7 |
1.7 |
24.4 |
|
1x300 |
19.5 |
1.8 |
1.8 |
26.7 |
|
1x400 |
22.6 |
2 |
1.9 |
30.5 |
|
1x500 |
25.2 |
2.2 |
2.0 |
33.7 |
|
1x630 |
28.3 |
2.4 |
2.2 |
37.4 |
|
1x800 |
31.9 |
2.6 |
2.3 |
41.7 |
|
1x1000 |
35.7 |
2.8 |
2.4 |
46.2 |
|
Dve jedri |
|
|||
|
Nazivni presek |
Premer vodnika (pribl.) |
Nazivna debelina izolacije |
Nazivna debelina plašča |
Skupni premer (pribl.) |
|
mm^2 |
mm |
mm |
mm |
mm |
|
2x1.5 |
1.4 |
0.7 |
1.8 |
9.2 |
|
2x2.5 |
1.8 |
0.7 |
1.8 |
10.0 |
|
2x4 |
2.3 |
0.7 |
1.8 |
11.0 |
|
2x6 |
2.8 |
0.7 |
1.8 |
12.0 |
|
2x10 |
3.6 |
0.7 |
1.8 |
13.6 |
|
2x16 |
4.5 |
0.7 |
1.8 |
15.4 |
|
2x25 |
5.6 |
0.9 |
1.8 |
18.4 |
|
2x35 |
6.7 |
0.9 |
1.8 |
20.6 |
|
2x50 |
8.0 |
1 |
1.8 |
23.6 |
|
2x70 |
9.4 |
1.1 |
1.8 |
26.8 |
|
2x95 |
11.0 |
1.1 |
1.9 |
30.2 |
|
2x120 |
12.4 |
1.2 |
2.0 |
33.7 |
|
2x150 |
13.8 |
1.4 |
2.2 |
37.5 |
|
2x185 |
15.3 |
1.6 |
2.3 |
41.6 |
|
2x240 |
17.5 |
1.7 |
2.5 |
46.7 |
|
2x300 |
19.5 |
1.8 |
2.6 |
51.4 |
|
2x400 |
22.6 |
2 |
2.9 |
58.9 |
|
Tri jedra |
|
|||
|
Nazivni presek |
Premer vodnika (pribl.) |
Nazivna debelina izolacije |
Nazivna debelina plašča |
Skupni premer (pribl.) |
|
mm^2 |
mm |
mm |
mm |
mm |
|
3x1.5 |
1.4 |
0.7 |
1.8 |
9.6 |
|
3x2.5 |
1.8 |
0.7 |
1.8 |
10.5 |
|
3x4 |
2.3 |
0.7 |
1.8 |
11.6 |
|
3x6 |
2.8 |
0.7 |
1.8 |
12.6 |
|
3x10 |
3.6 |
0.7 |
1.8 |
14.4 |
|
3x16 |
4.5 |
0.7 |
1.8 |
16.3 |
|
3x25 |
5.6 |
0.9 |
1.8 |
19.5 |
|
3x35 |
6.7 |
0.9 |
1.8 |
21.9 |
|
3x50 |
8.0 |
1 |
1.8 |
25.1 |
|
3x70 |
9.4 |
1.1 |
1.9 |
28.7 |
|
3x95 |
11.0 |
1.1 |
2.0 |
32.4 |
|
3x120 |
12.4 |
1.2 |
2.1 |
36.1 |
|
3x150 |
13.8 |
1.4 |
2.3 |
40.3 |
|
3x185 |
15.3 |
1.6 |
2.4 |
44.6 |
|
3x240 |
17.5 |
1.7 |
2.6 |
50.2 |
|
3x300 |
19.5 |
1.8 |
2.7 |
55.2 |
|
3x400 |
22.6 |
2 |
3.0 |
63.3 |
|
Štiri jedra |
|
|||
|
Nazivni presek |
Premer vodnika (pribl.) |
Nazivna debelina izolacije |
Nazivna debelina plašča |
Skupni premer (pribl.) |
|
mm^2 |
mm |
mm |
mm |
mm |
|
4x1.5 |
1.4 |
0.7 |
1.8 |
10.4 |
|
4x2.5 |
1.8 |
0.7 |
1.8 |
11.3 |
|
4x4 |
2.3 |
0.7 |
1.8 |
12.5 |
|
4x6 |
2.8 |
0.7 |
1.8 |
13.7 |
|
4x10 |
3.6 |
0.7 |
1.8 |
15.7 |
|
4x16 |
4.5 |
0.7 |
1.8 |
17.8 |
|
4x25 |
5.6 |
0.9 |
1.8 |
21.5 |
|
4x35 |
6.7 |
0.9 |
1.8 |
24.1 |
|
4x50 |
8.0 |
1 |
1.8 |
27.8 |
|
4x70 |
9.4 |
1.1 |
2.0 |
32.0 |
|
4x95 |
11.0 |
1.1 |
2.1 |
36.1 |
|
4x120 |
12.4 |
1.2 |
2.3 |
40.2 |
|
4x150 |
13.8 |
1.4 |
2.4 |
44.9 |
|
4x185 |
15.3 |
1.6 |
2.6 |
49.8 |
|
4x240 |
17.5 |
1.7 |
2.8 |
56.0 |
|
4x300 |
19.5 |
1.8 |
3.0 |
61.7 |
|
4x400 |
22.6 |
2 |
3.2 |
70.7 |
|
Več jeder |
|
|||
|
Nazivni presek |
Premer vodnika (pribl.) |
Nazivna debelina izolacije |
Nazivna debelina plašča |
Skupni premer (pribl.) |
|
mm^2 |
mm |
mm |
mm |
mm |
|
5x1.5 |
1.4 |
0.7 |
1.8 |
11.2 |
|
7x1.5 |
1.4 |
0.7 |
1.8 |
12.0 |
|
10x1.5 |
1.4 |
0.7 |
1.8 |
14.8 |
|
12x1.5 |
1.4 |
0.7 |
1.8 |
15.2 |
|
14x1.5 |
1.4 |
0.7 |
1.8 |
16.0 |
|
19x1.5 |
1.4 |
0.7 |
1.8 |
17.6 |
|
21x1.5 |
1.4 |
0.7 |
1.8 |
18.4 |
|
24x1.5 |
1.4 |
0.7 |
1.8 |
20.4 |
|
30x1.5 |
1.4 |
0.7 |
1.8 |
21.6 |
|
40x1.5 |
1.4 |
0.7 |
1.8 |
26.0 |
|
48x1.5 |
1.4 |
0.7 |
1.8 |
26.4 |
|
61x1.5 |
1.4 |
0.7 |
1.9 |
29.0 |
|
5x2.5 |
1.8 |
0.7 |
1.8 |
12.2 |
|
7x2.5 |
1.8 |
0.7 |
1.8 |
13.2 |
|
10x2.5 |
1.8 |
0.7 |
1.8 |
16.4 |
|
12x2.5 |
1.8 |
0.7 |
1.8 |
16.9 |
|
14x2.5 |
1.8 |
0.7 |
1.8 |
17.7 |
|
19x2.5 |
1.8 |
0.7 |
1.8 |
19.6 |
|
21x2.5 |
1.8 |
0.7 |
1.8 |
20.6 |
|
24x2.5 |
1.8 |
0.7 |
1.8 |
22.8 |
|
30x2.5 |
1.8 |
0.7 |
1.8 |
24.1 |
|
40x2.5 |
1.8 |
0.7 |
1.9 |
29.4 |
|
48x2.5 |
1.8 |
0.7 |
1.9 |
29.9 |
|
61x2.5 |
1.8 |
0.7 |
2.0 |
32.8 |
5.Paket: Izvozni leseni bobni.
6.Tovarna
Podjetje Shandong Renhui Cable Co., Ltd. je bilo ustanovljeno leta 2010 in se nahaja v mestu Jinan v provinci Shandong na Kitajskem. Podjetje pokriva površino 50 tisoč kvadratnih metrov, registrirani sklad 5 milijonov RMB, ima 100 zaposlenih in delavcev. Smo profesionalni proizvajalec kablov na Kitajskem.
Izdelki v glavnem zajemajo nizko in srednjenapetostne kable, kable s PVC izolacijo, kable z izolacijo iz XLPE, krmilne kable, komunikacijske kable, gumijaste kable, rudniške kable, varilne kable, ladijske kable, zračne kable v snopu in druge povezane kable po meri. Ti kabli se uporabljajo v energetski metalurgiji, naftni in kemični industriji, elektrarnah, rudnikih, pristaniškem in arhitekturnem inženirstvu ter na drugih področjih.
Izdelki so bili prodani v 50 držav in regij na svetu, kot so Nemčija, Francija, Dubaj, Oman, Singapur, Vietnam, Pakistan, Filipini, Šrilanka, Tanzanija, Jemen, Kenija, Mongolija, Rusija, Alžirija, Bahrajn, Brazilija , Čile, Ciper, Indonezija, Iran, Malezija.
 |
 |
 |
 |
 |
 |
 |
 |
Priljubljena oznake: nizkonapetostni kabel, Kitajska nizkonapetostni kabel proizvajalci, dobavitelji, tovarna
