1.Aplikacija (kabli N2XY):
Ti napajalni in fiksni kabli se uporabljajo za oskrbo z električno energijo v nizkonapetostnih instalacijskih sistemih. Z dodatno mehansko zaščito so dobro prilagojeni podzemni uporabi v industrijskih aplikacijah. Te kable je mogoče pritrditi na kabelske nosilce, znotraj cevi ali pritrditi na stene.
2.Standardi(kabli N2XY):
IEC 60502-1, VDE 0276-603, IEC/EN 60228
Zaviralec gorenja v skladu z IEC/EN 60332-1-2

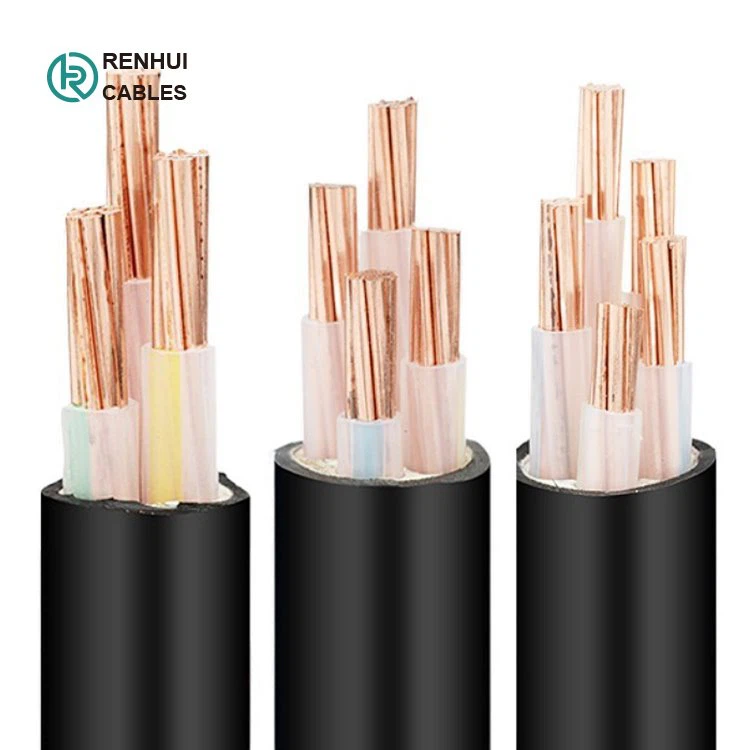

3. Konstrukcija (kabli N2XY):
Dirigent RE: Polni bakreni vodnik razreda 1 RM: Pramenasto krožno ali krožno zgoščeno kolo razreda 2 SM: Vpredena sektorska oblika razreda 2 Izolacija XLPE (premreženi polietilen) Plašč PVC (polivinilklorid) Identifikacija jedra 3 jedra: zelena/rumena modra rjava 4 jedra: zelena/rumena rjava črno siva 5 jedro: zelena/rumena modra rjava črna siva 7 jeder in več: črna jedra in bele številke Barva plašča: Črna |
|
|
4.Karakteristika (kabli N2XY):
Nazivna napetost Uo/U: 0.6/1kV Temperaturna ocena Med namestitvijo -5 stopinj do plus 50ºC Fiksna namestitev: -20 stopinj do plus 90 stopinj Najmanjši radij upogiba Fiksno: 12 x celotni premer |
|
5.Parametri kabla(kabli N2XY):
Nazivni presek | Premer vodnika (pribl.) | Nazivna debelina izolacije | Nazivna debelina plašča | Skupni premer (pribl.) |
mm² | mm | mm | mm | mm |
4x1.5 | 1.4 | 0.7 | 1.8 | 10.4 |
4x2.5 | 1.8 | 0.7 | 1.8 | 11.3 |
4x4 | 2.3 | 0.7 | 1.8 | 12.5 |
4x6 | 2.8 | 0.7 | 1.8 | 13.7 |
4x10 | 3.6 | 0.7 | 1.8 | 15.7 |
4x16 | 4.5 | 0.7 | 1.8 | 17.8 |
4x25 | 5.6 | 0.9 | 1.8 | 21.5 |
4x35 | 6.7 | 0.9 | 1.8 | 24.1 |
4x50 | 8.0 | 1 | 1.8 | 27.8 |
4x70 | 9.4 | 1.1 | 2.0 | 32.0 |
4x95 | 11.0 | 1.1 | 2.1 | 36.1 |
4x120 | 12.4 | 1.2 | 2.3 | 40.2 |
4x150 | 13.8 | 1.4 | 2.4 | 44.9 |
4x185 | 15.3 | 1.6 | 2.6 | 49.8 |
4x240 | 17.5 | 1.7 | 2.8 | 56.0 |
4x300 | 19.5 | 1.8 | 3.0 | 61.7 |
4x400 | 22.6 | 2 | 3.2 | 70.7 |
Nazivni presek | Premer vodnika (pribl.) | Nazivna debelina izolacije | Nazivna debelina plašča | Skupni premer (pribl.) |
mm² | mm | mm | mm | mm |
5x1.5 | 1.4 | 0.7 | 1.8 | 11.2 |
7x1.5 | 1.4 | 0.7 | 1.8 | 12.0 |
10x1.5 | 1.4 | 0.7 | 1.8 | 14.8 |
12x1.5 | 1.4 | 0.7 | 1.8 | 15.2 |
14x1.5 | 1.4 | 0.7 | 1.8 | 16.0 |
19x1.5 | 1.4 | 0.7 | 1.8 | 17.6 |
21x1.5 | 1.4 | 0.7 | 1.8 | 18.4 |
24x1.5 | 1.4 | 0.7 | 1.8 | 20.4 |
30x1.5 | 1.4 | 0.7 | 1.8 | 21.6 |
40x1.5 | 1.4 | 0.7 | 1.8 | 26.0 |
48x1.5 | 1.4 | 0.7 | 1.8 | 26.4 |
61x1.5 | 1.4 | 0.7 | 1.9 | 29.0 |
5x2.5 | 1.8 | 0.7 | 1.8 | 12.2 |
7x2.5 | 1.8 | 0.7 | 1.8 | 13.2 |
10x2.5 | 1.8 | 0.7 | 1.8 | 16.4 |
12x2.5 | 1.8 | 0.7 | 1.8 | 16.9 |
14x2.5 | 1.8 | 0.7 | 1.8 | 17.7 |
19x2.5 | 1.8 | 0.7 | 1.8 | 19.6 |
21x2.5 | 1.8 | 0.7 | 1.8 | 20.6 |
24x2.5 | 1.8 | 0.7 | 1.8 | 22.8 |
30x2.5 | 1.8 | 0.7 | 1.8 | 24.1 |
40x2.5 | 1.8 | 0.7 | 1.9 | 29.4 |
48x2.5 | 1.8 | 0.7 | 1.9 | 29.9 |
61x2.5 | 1.8 | 0.7 | 2.0 | 32.8 |
6.Paket: Izvozni leseni bobni(kabli N2XY).
