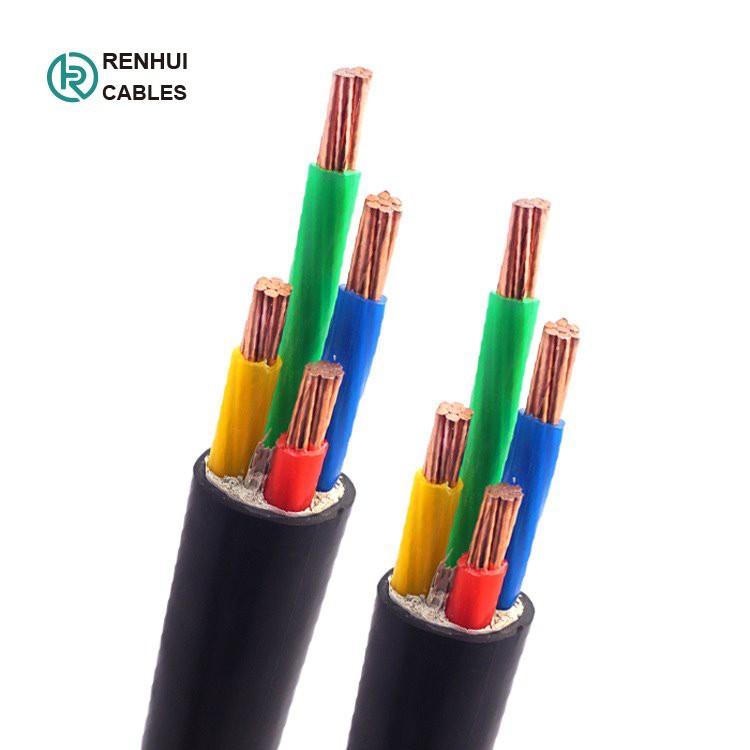

Nizki halogenski kabel brez dima
video

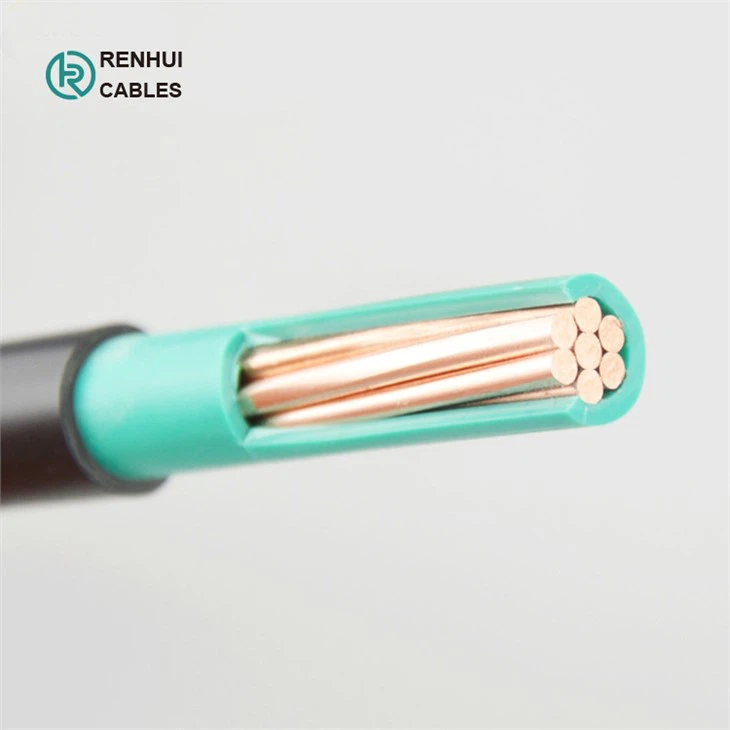

Nizki halogenski kabel brez dima

Nizki halogenski kabel brez dima

1)Brezdimni halogenski kabel, CU/LSZH/LSZH, 0.6/1 kV, IEC 60502-1
2) Uporaba: elektrarna, zgradba, inženiring, železnica, gradnja obratov, šola, bolnišnica, podzemlje itd.
Pošlji povpraševanje
Klepetaj zdaj
Prenesi katalog
Certifikat CE-Renhui
ISO9001-Renhui
Opis

Brezhalogenski kabel z malo dima, CU/LSZH/LSZH, 0.6/1 kV, IEC 60502-1.
Aplikacija (Nizki halogenski kabel brez dima):
Ti kabli se uporabljajo za oskrbo z električno energijo v sistemih nizkonapetostnih inštalacij. Primerni so za polaganje v zaprtih prostorih in na prostem, v kabelskih kanalih, pod zemljo, v električnih in stikalnih postajah, lokalnih energetskih distribucijah, industrijskih obratih, kjer ni nevarnosti mehanskih poškodb. poškodbe.

Gradnja(halogenski kabel z malo dima in nič):
Dirigenti
Polni bakreni vodnik razreda 1, vpleteni bakreni vodnik razreda 2 po IEC 60228, BS EN 60228.
Izolacija
Material in debelina LSZH morata biti v skladu z IEC 60502 ali BS 5467 in sta ocenjena za neprekinjeno delovanje pod kotom 90 stopinj.

Barvna koda
Barvna koda (1) :
1 jedro: prozorno, rdeče ali črno
2 jedri: rdeče, črno
3 jedra: rdeče, rumeno, modro
4 jedra: rdeče, rumeno, modro, črno
5 jeder: rdeče, rumeno, modro, črno, zeleno
Nad 5 jedri: črna jedra z belimi številkami
Barvna koda (2) :
1 jedro: prozorno, rjavo ali modro
2 jedri: rjava ali modra
3 jedra: rjava, črna, siva
4 jedra: modra, rjava, črna, siva
5 jeder: zelena/rumena, modra, rjava, črna, siva
Nad 5 jedri: črna jedra z belimi številkami

Zunanji plašč
Zunanji plašč mora biti iz ekstrudiranega LSZH v skladu z IEC 60502-1 ali tipa 9 kot BS 6346/5467.


Parametri kabla(halogenski kabel z nizkim dimom):

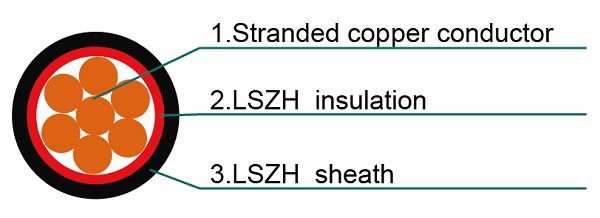

1

Nazivni presek

Premer vodnika (pribl.)

Nazivna debelina izolacije

Nazivna debelina plašča

Skupni premer (pribl.)

mm²

mm

mm

mm

mm

1x1.5

1.4

0.7

1.4

5.6

1x2.5

1.8

0.7

1.4

6.0

1x4

2.3

0.7

1.4

6.5

1x6

2.8

0.7

1.4

7.0

1x10

3.6

0.7

1.4

7.8

1x16

4.5

0.7

1.4

8.7

1x25

5.6

0.9

1.4

10.2

1x35

6.7

0.9

1.4

11.3

1x50

8.0

1

1.4

12.8

1x70

9.4

1.1

1.4

14.4

1x95

11.0

1.1

1.5

16.1

1x120

12.4

1.2

1.5

17.8

1x150

13.8

1.4

1.6

19.8

1x185

15.3

1.6

1.6

21.8

1x240

17.5

1.7

1.7

24.4

1x300

19.5

1.8

1.8

26.7

1x400

22.6

2

1.9

30.5

1x500

25.2

2.2

2.0

33.7

1x630

28.3

2.4

2.2

37.4

1x800

31.9

2.6

2.3

41.7

1x1000

35.7

2.8

2.4

46.2

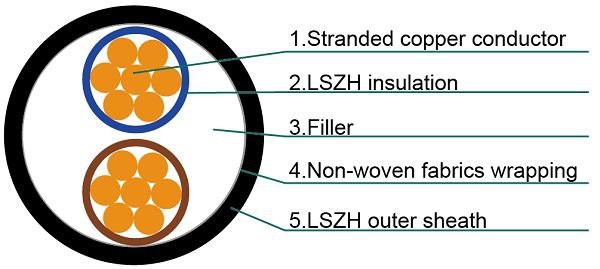

2

Nazivni presek

Premer vodnika (pribl.)

Nazivna debelina izolacije

Nazivna debelina plašča

Skupni premer (pribl.)

mm²

mm

mm

mm

mm

2x1.5

1.4

0.7

1.8

9.2

2x2.5

1.8

0.7

1.8

10.0

2x4

2.3

0.7

1.8

11.0

2x6

2.8

0.7

1.8

12.0

2x10

3.6

0.7

1.8

13.6

2x16

4.5

0.7

1.8

15.4

2x25

5.6

0.9

1.8

18.4

2x35

6.7

0.9

1.8

20.6

2x50

8.0

1

1.8

23.6

2x70

9.4

1.1

1.8

26.8

2x95

11.0

1.1

1.9

30.2

2x120

12.4

1.2

2.0

33.7

2x150

13.8

1.4

2.2

37.5

2x185

15.3

1.6

2.3

41.6

2x240

17.5

1.7

2.5

46.7

2x300

19.5

1.8

2.6

51.4

2x400

22.6

2

2.9

58.9


3

Nazivni presek

Premer vodnika (pribl.)

Nazivna debelina izolacije

Nazivna debelina plašča

Skupni premer (pribl.)

mm²

mm

mm

mm

mm

3x1.5

1.4

0.7

1.8

9.6

3x2.5

1.8

0.7

1.8

10.5

3x4

2.3

0.7

1.8

11.6

3x6

2.8

0.7

1.8

12.6

3x10

3.6

0.7

1.8

14.4

3x16

4.5

0.7

1.8

16.3

3x25

5.6

0.9

1.8

19.5

3x35

6.7

0.9

1.8

21.9

3x50

8.0

1

1.8

25.1

3x70

9.4

1.1

1.9

28.7

3x95

11.0

1.1

2.0

32.4

3x120

12.4

1.2

2.1

36.1

3x150

13.8

1.4

2.3

40.3

3x185

15.3

1.6

2.4

44.6

3x240

17.5

1.7

2.6

50.2

3x300

19.5

1.8

2.7

55.2

3x400

22.6

2

3.0

63.3

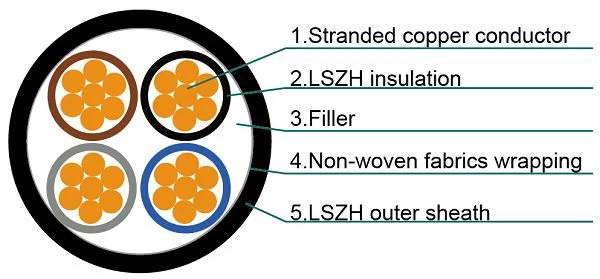

4

Nazivni presek

Premer vodnika (pribl.)

Nazivna debelina izolacije

Nazivna debelina plašča

Skupni premer (pribl.)

mm²

mm

mm

mm

mm

4x1.5

1.4

0.7

1.8

10.4

4x2.5

1.8

0.7

1.8

11.3

4x4

2.3

0.7

1.8

12.5

4x6

2.8

0.7

1.8

13.7

4x10

3.6

0.7

1.8

15.7

4x16

4.5

0.7

1.8

17.8

4x25

5.6

0.9

1.8

21.5

4x35

6.7

0.9

1.8

24.1

4x50

8.0

1

1.8

27.8

4x70

9.4

1.1

2.0

32.0

4x95

11.0

1.1

2.1

36.1

4x120

12.4

1.2

2.3

40.2

4x150

13.8

1.4

2.4

44.9

4x185

15.3

1.6

2.6

49.8

4x240

17.5

1.7

2.8

56.0

4x300

19.5

1.8

3.0

61.7

4x400

22.6

2

3.2

70.7

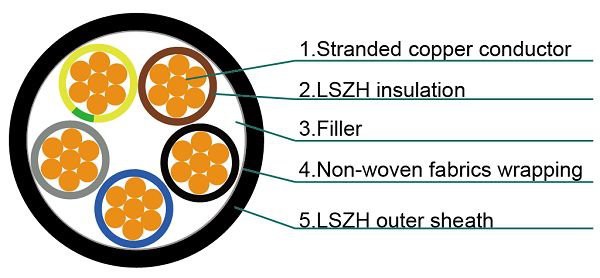

5

Nazivni presek

Premer vodnika (pribl.)

Nazivna debelina izolacije

Nazivna debelina plašča

Skupni premer (pribl.)

mm²

mm

mm

mm

mm

5x1.5

1.4

0.7

1.8

11.2

7x1.5

1.4

0.7

1.8

12.0

10x1.5

1.4

0.7

1.8

14.8

12x1.5

1.4

0.7

1.8

15.2

14x1.5

1.4

0.7

1.8

16.0

19x1.5

1.4

0.7

1.8

17.6

21x1.5

1.4

0.7

1.8

18.4

24x1.5

1.4

0.7

1.8

20.4

30x1.5

1.4

0.7

1.8

21.6

40x1.5

1.4

0.7

1.8

26.0

48x1.5

1.4

0.7

1.8

26.4

61x1.5

1.4

0.7

1.9

29.0

5x2.5

1.8

0.7

1.8

12.2

7x2.5

1.8

0.7

1.8

13.2

10x2.5

1.8

0.7

1.8

16.4

12x2.5

1.8

0.7

1.8

16.9

14x2.5

1.8

0.7

1.8

17.7

19x2.5

1.8

0.7

1.8

19.6

21x2.5

1.8

0.7

1.8

20.6

24x2.5

1.8

0.7

1.8

22.8

30x2.5

1.8

0.7

1.8

24.1

40x2.5

1.8

0.7

1.9

29.4

48x2.5

1.8

0.7

1.9

29.9

61x2.5

1.8

0.7

2.0

32.8


Paket: izvozni leseni bobni.
