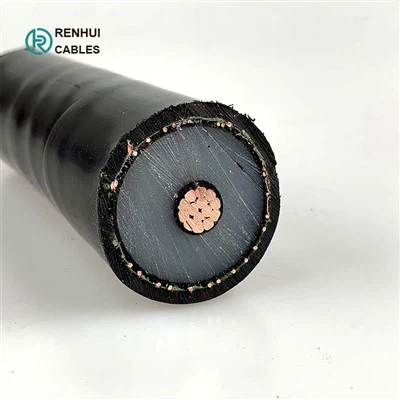

N2XSY, NA2XSY, NA2XS(F)2Y srednjenapetostni XLPE kabel
Uporaba: srednjenapetostni XLPE kabel N2XSY, NA2XSY, NA2XS(F)2Y
Za vgradnjo v zemljo, vodo, na prostem, v zaprtih prostorih in v kabelske kanale za elektrarne, industrijo in distribucijska omrežja.
Dobre montažne lastnosti tega kabla omogočajo enostavno montažo tudi na zahtevnih poteh. V skladu z VDE 0276-603 kabli morajo biti zaščiteni pred neposrednim sončnim sevanjem.
 |
 |
 |
Standardno:
DIN VDE 0276-620, HD 620, EN 60228 Ognjevarno v skladu z IEC/EN 60332-1-2
Nazivna napetost:
6/10KV(12KV), 12/20KV(24KV), 18/30KV(36KV)
Tehnične lastnosti:
Temperaturna ocena:
Popravljeno: -20 stopinj do +70 stopinj
Upognjeno: -5 stopinj do +70 stopinj
Temperatura kratkega stika: +250 stopinj
Najmanjši radij upogibanja: 15 x celotni premer
Konstrukcija kabla:
Dirigent:Vpredena, žarjena zgoščena bakrena ali aluminijasta žica, v razredu 2. eno ali tri jedra
Velikost:25mm2,35mm2,70mm2,95mm2,120mm2,150mm2,185mm2,240mm2,300mm2, 400mm2,500mm2,630mm2,800mm2
Zaščita vodnika:Polprevodna spojina
Izolacija:Premreženi polietilen (XLPE) ali premreženi polietilen, ki zavira drevesa (TR-XLPE)
Izolacijski ščit:Polprevodna spojina
Koncentrična nevtralna žica in bakreni trak:Bakrene žice, spiralno nameščene in enakomerno razporejene. Goli bakreni trak, spiralno pritrjen
Ovojni trak:netkani trak za oblačila ali trak, ki nabrekne v vodi
Zunanji plašč:Polivinilklorid (PVC) ali polietilen (PE). Možnosti konfiguracije: Na zahtevo, Triplex ali vzporedne konfiguracije.
6. Koda kabla: N2XSY, NA2XSY, NA2XS(F)2Y srednjenapetostni XLPE kabel
|
Koda |
Gradnja |
Opis srednjenapetostnega XLPE kabla |
|
N2XSY / N2XSEY / YJV |
CU / XLPE / CTS / PVC |
Bakreni prevodnik, napajalni kabel z bakrenim trakom, izoliranim iz XLPE |
|
NA2XSY / NA2XSEY / YJLV |
AL / XLPE / CTS / PVC |
Aluminijasti vodnik, napajalni kabel z bakrenim trakom z izolacijo iz XLPE |
|
N2XSY / N2XSEY / YJSV |
CU / XLPE / CWS / PVC |
Bakreni vodnik, napajalni kabel z bakreno žico, izolirano iz XLPE |
|
NA2XSY / NA2XSEY / YJLSV |
AL / XLPE / CWS / PVC |
Aluminijasti vodnik, napajalni kabel z bakreno žico, izolirano iz XLPE |
|
N2XSRY / YJV72 |
CU / XLPE / CTS / PVC / AWA / PVC |
Bakreni prevodnik XLPE izoliran bakreni trak zaslon PVC notranji ovoj aluminijasta žica oklepni napajalni kabel s PVC plaščem |
|
NA2XSRY / YJLV72 |
AL / XLPE / CTS / PVC / AWA / PVC |
Aluminijasti prevodnik XLPE izoliran bakreni trak zaslon PVC notranji ovoj aluminijasta žica oklepni napajalni kabel s PVC ovojom |
|
N2XSRY / YJSV72 |
CU / XLPE / CWS / PVC / AWA / PVC |
Bakreni prevodnik XLPE izoliran iz bakrene žice, PVC notranji ovoj, aluminijasta žica, oklepni PVC oplaščeni napajalni kabel |
|
NA2XSRY / YJLSV72 |
AL / XLPE / CWS / PVC / AWA / PVC |
Aluminijasti prevodnik XLPE izoliran bakreni žični zaslon PVC Notranji plašč Aluminijasta žica oklepni PVC oplaščeni napajalni kabel |
|
N2XSEBY / N2XSEYBY/ YJV22 |
CU / XLPE / CTS / PVC / STA / PVC |
Bakreni prevodnik, XLPE izoliran bakreni trak, zaslon, PVC, notranji plašč, pocinkan dvojni trak, oklepni napajalni kabel s PVC plaščem |
|
NA2XSEBY / YJLV22 |
AL / XLPE / CTS / PVC / STA / PVC |
Aluminijasti prevodnik, XLPE izoliran bakreni trak, zaslon, notranji ovoj iz PVC-ja, pocinkan dvojni trak, oklepni napajalni kabel s PVC plaščem |
|
N2XSERY / N2XSEYRGbY / YJV32 |
CU / XLPE / CTS / PVC / SWA / PVC |
Bakreni prevodnik XLPE izoliran bakreni trak zaslon PVC notranji ovoj okrogla jeklena žica oklepni kabel s PVC plaščem |
|
N2XSERY / N2XSEYRGbY / YJSV32 |
CU / XLPE / CWS / PVC / SWA / PVC |
Bakreni prevodnik XLPE izoliran iz bakrene žice, PVC notranji ovoj, okrogla jeklena žica, oklepni kabel s PVC plaščem |
Napredek proizvodnje
Certifikati:
 |
 |
Pakiranje:
-Jeklen lesen boben (zaplinjevanje)
Dolžina kabla v vsakem bobnu: 1000 m/2000 m ali glede na dejanske zahteve glede dolžine kabla.
-Velikost bobna:
Glede na dolžino kabla in velikost posode
Da bi vam ponudili natančno ceno, nam prosim povejte potrebno količino kabla. Večja količina, več ugodnosti popusta pripravljeno za vas!
-Pristanišče za pošiljanje:
Qingdao ali druga pristanišča glede na vaše zahteve.
- Pomorski prevoz:
Na voljo so vse ponudbe FOB/C&F/CIF.
 |
 |
 |
