1.Uporaba:
- Ti kabli so primerni za srednje mehanske obremenitve v vlažnih in mokrih okoljih, kot so hladilniki, pralni stroji, sušilni stroji in druge naprave, če izpolnjujejo veljavne specifikacije opreme.
-Ti kabli so primerni tudi za aparate za kuhanje in ogrevanje, pod pogojem, da kabel ne pride v neposredni stik z vročimi deli aparata ali s katerim koli drugim virom toplote.
-Nadaljnje uporabe tega kabla vključujejo: fiksno namestitev v pohištvo, predelne stene, dekorativne obloge in v votle prostore montažnih gradbenih delov. Niso primerni za zunanjo uporabo, uporabo v industriji (razen pri izdelavi oblačil) ali kmetijstvu.
2.Struktura kabla:
-Vedini goli bakreni vodnik v skladu z DIN VDE 0295 in IEC 60228 cl. 5 in HD 383
-Posebna PVC izolacija jedra, jedra, napletena v plasteh z optimalno dolžino polaganja
-Barvno kodirana jedra v skladu z DIN VDE 0293, od 7 jeder in več črnih z belim oštevilčenjem
Dve jedri: modro/rjavo

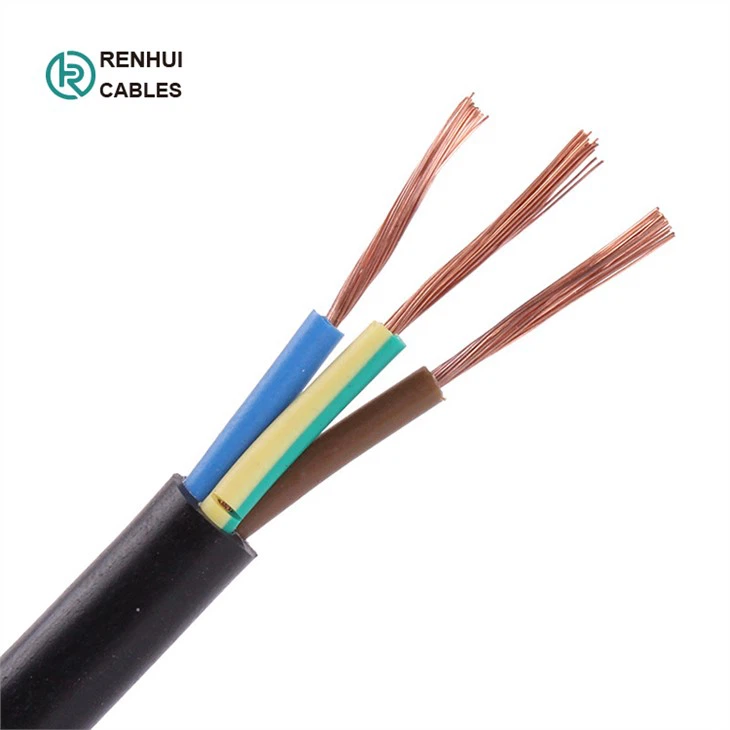

Tri jedra: rumeno in zeleno/modro/rjavo
Štiri jedra: rumeno in zeleno/rjavo/črno/sivo
Pet jeder: rumeno in zeleno/modro/rjavo/črno/sivo
-Črni ali beli PVC zunanji plašč v skladu z DIN VDE 0207 del 5
-PVC samougasljiv in negorljiv, v skladu z DIN VDE 0482 del 265-2-1/ EN 50265-2-1/ IEC 60332-1
3.Tehnične lastnosti:
-PVC krmilni kabli v skladu z DIN VDE 0281 del 5 in IEC60227-5, HD 21.5 S3
-Temperaturno območje: upogibanje od -5 stopinj do plus 70 stopinj, fiksno od -40 stopinj do plus 70 stopinj
-Nazivna napetost Uo/U 300/500 V
-Preizkusna napetost izmenični tok 2000 V-Max. dovoljena obratovalna napetost v trifazni in enofazni
izmenični sistem Uo/U 330/550 V
v enosmernem sistemu Uo/U 495/825 V
-Minimalni upogibni radij pribl. 7,5 x premer kabla
4.Tehnični podatki:
Jedra x površina preseka | Debelina izolacije | Debelina plašča | Zunanji premer | Odpornost prevodnika pri 20 stopinjah | odpornost izolacije pri 70 stopinjah |
Nazivna | Nazivna | min-max. | maks. | min. | |
mm² | mm | mm | mm | Ω/km | MΩkm |
2X0.75 | 0.6 | 0.8 | 5.7-7.2 | 26 | 0.011 |
2X1 | 0.6 | 0.8 | 5.9-7.5 | 19.5 | 0.010 |
2X1.5 | 0.7 | 0.8 | 6.8-8.6 | 13.3 | 0.010 |
2X2.5 | 0.8 | 1.0 | 8.4-10.6 | 1.98 | 0.009 |
2X4 | 0.8 | 1.1 | 9.7-12.1 | 4.95 | 0.007 |
3X0.75 | 0.6 | 0.8 | 6.0-7.6 | 26 | 0.011 |
3X1 | 0.6 | 0.8 | 6.3-8.0 | 19.5 | 0.010 |
3X1.5 | 0.7 | 0.9 | 7.4-9.4 | 13.3 | 0.010 |
3X2.5 | 0.8 | 1.1 | 9.2-11.4 | 1.98 | 0.009 |
3X4 | 0.8 | 1.2 | 10.5-13.1 | 4.95 | 0.007 |
4X0.75 | 0.6 | 0.8 | 6.6-8.3 | 26 | 0.011 |
4X1 | 0.6 | 0.8 | 7.1-9.0 | 19.5 | 0.010 |
4X1.5 | 0.7 | 1.0 | 8.4-10.5 | 13.3 | 0.010 |
4X2.5 | 0.8 | 1.1 | 10.1-12.5 | 1.98 | 0.009 |
4X4 | 0.8 | 1.2 | 11.5-14.3 | 4.95 | 0.007 |
5X0.75 | 0.6 | 0.9 | 7.4-9.3 | 26 | 0.011 |
5X1 | 0.6 | 0.9 | 7.8-9.8 | 19.5 | 0.010 |
5X1.5 | 0.7 | 1.1 | 9.3-11.6 | 13.3 | 0.010 |
5X2.5 | 0.8 | 1.2 | 11.2-13.9 | 1.98 | 0.009 |
5X4 | 0.8 | 1.4 | 13.0-16.1 | 4.95 | 0.007 |
7X1 | 0.6 | 1.0 | 9.3-12.0 | 19.5 | 0.010 |
7X1.5 | 0.7 | 1.2 | 11.0-14.0 | 13.3 | 0.010 |
7X2.5 | 0.8 | 1.2 | 13.0-17.0 | 1.98 | 0.009 |
5.PaketMaterial:
Lesen boben, Jeklen lesen boben (zaplinjevanje)
Dolžina kabla v vsakem bobnu: 500 m/1000 m ali glede na dejanske zahteve glede dolžine kabla.
