H1Z2Z2-K
1.Executive Standard:
H1Z2Z2-K se nanaša na izvirni osnutek, ki ga je izdelala delovna skupina za kabelske sisteme PV nemškega odbora za standarde (tehnična specifikacija 2PFG1169/08.2007).
2.H1Z2Z2-K vrsta kabla:
H1Z2Z2-K kabel: pločevinasta prožna bakrena žica brez halogenske PO izolacije in ovoja fotonapetostnega sistemskega kabla.
3. Uporaba:
Enožilni gibljivi kabli, primerni za trajno uporabo, zunanjo in notranjo, za prosto premične, prosto viseče in fiksne instalacije. Montaža tudi v kanale in kanale na, v ali pod omet ter v naprave
Enožilni gibljivi kabli so zelo vsestranski in se uporabljajo v številnih aplikacijah. Običajno se uporabljajo v električnih inštalacijah v domovih, poslovnih stavbah in industrijskih okoljih. Prednosti enožilnih gibljivih kablov vključujejo njihovo prožnost in odpornost, zaradi česar so idealni za uporabo na območjih z visokimi vibracijami in gibanjem. Prav tako jih je enostavno namestiti, zaradi česar so privlačna možnost za izvajalce in električarje.
Ena od glavnih prednosti uporabe enožilnih gibljivih kablov je njihova visoka stopnja vzdržljivosti. Ti kabli so zasnovani tako, da prenesejo težke pogoje delovanja, vključno z izpostavljenostjo vročini, kemikalijam in vlagi. Prav tako so zelo odporni proti obrabi in lahko prenesejo stalno upogibanje in upogibanje, zaradi česar so idealni za uporabo na območjih z visoko stopnjo vibracij. Običajno so cenejši od drugih vrst kablov, kot so večjedrni kabli, in njihova enostavna uporaba namestitev lahko dodatno zmanjša stroške za izvajalce in električarje.
Druga prednost enožilnih upogljivih kablov je njihova sposobnost prenašanja visokega toka. Zaradi tega so idealni za uporabo v aplikacijah z visoko močjo, kjer je bistven zanesljiv in učinkovit prenos moči.
enožilni gibljivi kabli so zelo stroškovno učinkoviti, zaradi česar so privlačna možnost za številne električne instalacije.

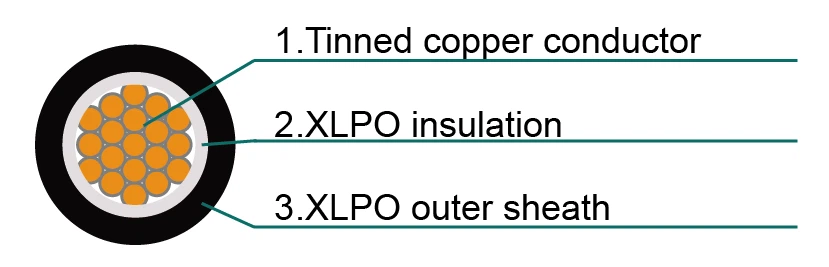

4.Gradnja
|
Dirigent |
Pokositrena prožna bakrena žica |
|
|
Izolacija |
Brez halogenske PO izolacije |
|
|
Plašč |
Brez halogenskega PO ovoja |
|
|
|
|
|
|
|
 |
|
5.Kabelske značilnosti
|
Model |
H1Z2Z2-K Solarni kabel |
|
Dirigent |
Pokositrena bakrena žica, razred 5 (v skladu z IEC 60228) |
|
Izolacija |
Brez halogenske PO izolacije |
|
Plašč |
Brez halogenskega PO ovoja |
|
Nazivna napetost |
AC 0.6/1KV |
|
DC 1,8KV |
|
|
Temperaturno območje |
-40 stopinj ~ plus 90 stopinj, suho/vlažnost |
|
Najvišja delovna temperatura vodnika |
120 stopinj |
|
Med kratkim stikom |
200 stopinj |
|
Standardno |
SL 2PFG 1169 |
6.Parametri
|
Vrsta |
Križ Predelno območje (mm2) |
Struktura prevodnika (pramen/mm) |
Premer (mm) |
debelina izolacije (mm) |
debelina plašča (mm) |
premer kabla (mm) |
DC odpornost pri 20 stopinjah (Ω/km) |
|
H1Z2Z2-K |
1.5 |
48/0.2 |
1.6 |
1.0 |
0.8 |
5.2 |
12.2 |
|
H1Z2Z2-K |
2.5 |
77/0.2 |
2.0 |
1.0 |
0.8 |
5.6 |
7.56 |
|
H1Z2Z2-K |
4 |
56/0.3 |
2.6 |
1.0 |
0.9 |
6.4 |
4.7 |
|
H1Z2Z2-K |
6 |
84/0.3 |
3.2 |
1.0 |
0.9 |
7.0 |
3.11 |
|
H1Z2Z2-K |
10 |
77/0.41 |
4.4 |
1.0 |
0.9 |
8.2 |
1.84 |
|
H1Z2Z2-K |
16 |
119/0.41 |
5.5 |
1.0 |
1.1 |
9.7 |
1.16 |
|
H1Z2Z2-K |
25 |
189/0.41 |
6.5 |
1.2 |
1.2 |
11.3 |
0.734 |
|
H1Z2Z2-K |
35 |
244/0.41 |
7.5 |
1.2 |
1.2 |
12.3 |
0.529 |
7.Paket
|
|
|
