1.Uporaba:
Kabel H05V-K se uporablja za notranje ožičenje elektromotorjev in transformatorjev ter drugih električnih naprav in razsvetljave. Lahko se uporablja v in na elektronskih napravah za merjenje, regulacijo in krmiljenje. Kabli so idealni tudi za polaganje v cevi, površinsko ožičenje in napeljavo vodov. Specifikacije v skladu z HD 516 veljajo za ustrezne posebne aplikacije.
Kabel H05V-U je namenjen za montažo v notranjost aparatov kot tudi za zaščitno polaganje na razsvetljavo, v suhih prostorih, v proizvodnih prostorih, stikalnih in razdelilnih omaricah, v cevi, pod in nadometno montažo ometov.
H05V-R je prednostno za vgradnjo v zaprtih prostorih, v kabelskih kanalih in v industrijskih obratih ali stikalnih postajah, podzemno vgradnjo. Uporablja se lahko v stikalnih in razdelilnih ploščah ali kjer je potrebna debelejša večžična žica. Najdemo ga v elektronski in električni opremi ter stikalnih omaricah, namenjenih za izvoz v evropsko državo in za zamenjavo MRO za opremo, izdelano v Evropi.
2.Gradnja
|
Dirigent |

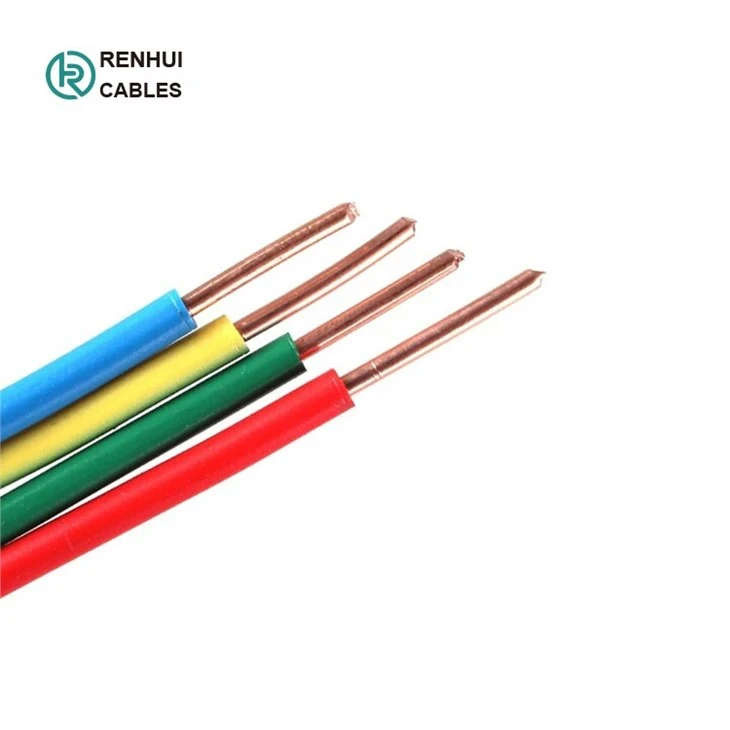

Trden navaden bakreni prevodnik |
|
|
Bakreni vijačni vodnik |
||
|
Izolacija |
PVC |
|
|
|
|
|
|
Barva izolacije: zelena/rumena, modra, črna, rjava ali druge barve. |
||
3.Tehnični podatki :
|
Nazivna napetost |
300/500V |
|
Preskusna napetost |
2000V |
|
Upogibni polmer upogibanja |
12.5 x Ø |
|
Statični radij upogiba |
12.5 x Ø |
|
Upogibna temperatura |
-5º C do plus 70 °C |
|
Statična temperatura |
-30º C do plus 80 °C |
|
Negorljive |
IEC 60332.1 |
|
Izolacijska upornost |
10 MΩ x km |
4.H05V-K PVC električna žicaSpecifikacije 300/500V
|
GRADNJA nx mm2 |
ZUNANJI PREMER mm |
Cu TEŽA kg / km |
TEŽA KABLA kg / km |
|
1 x 1.5 |
3 |
14,4 |
20 |
|
1 x 2.5 |
3,6 |
24 |
30 |
|
1 x 4 |
4,1 |
38 |
50 |
|
1 x 6 |
4,6 |
58 |
65 |
|
1 x 10 |
6 |
96 |
110 |
|
1 x 16 |
7 |
154 |
165 |
|
1 x 25 |
8,5 |
240 |
242 |
|
1 x 35 |
9,9 |
336 |
350 |
|
1 x 50 |
11,7 |
480 |
482 |
|
1 x 70 |
11,7 |
672 |
662 |
|
1 x 95 |
15,3 |
912 |
885 |
|
1 x 120 |
16,8 |
1152 |
1123 |
|
1 x 150 |
19,2 |
1440 |
1390 |
|
1 x 185 |
21,3 |
1776 |
1733 |
|
1 x 240 |
23,8 |
2304 |
2264 |
5,H05V-U PVC električni kabelSpecifikacije 300/500V
|
AWG |
Število jeder x |
Nominalno na splošno |
Nominalni baker |
Nazivna teža |
|
20 |
1 x 0.5 |
2.1 |
4.8 |
9 |
|
18 |
1 x 0.75 |
2.2 |
7.2 |
11 |
|
17 |
1 x 1 |
2.4 |
9.6 |
14 |
|
16 |
1 x 1.5 |
2.9 |
14.4 |
21 |
|
14 |
1 x 2.5 |
3.5 |
24 |
33 |
|
12 |
1 x 4 |
3.9 |
38 |
49 |
|
10 |
1 x 6 |
4.5 |
58 |
69 |
|
8 |
1 x 10 |
5.7 |
96 |
115 |
6.H05V-R PVC žiceSpecifikacije 300/500V
|
AWG |
Število jeder x |
Nominalno na splošno |
Nazivna teža bakra |
Nazivna teža |
|
20(7/29) |
1 x 0.5 |
2.2 |
4.8 |
9 |
|
18(7/27) |
1 x 0.75 |
2.4 |
7.2 |
12 |
|
17(7/26) |
1 x 1 |
2.6 |
9.6 |
15 |
